BDLT
Dreiphasen-Lüftertransformatoren

1 - 30 A

Allgemeine Ausführungsmerkmale:

  • zur stufenweisen Drehzahlsteuerung von Lüftermotoren
  • Spannung: AC 400 V / AC 140-180-230-280-330 V
  • geschweißt
  • offene Ausführung für ortsfesten Einbau
  • Gehäuse mit Wahlschalter und Absicherung optional lieferbar
  • handrücken- und fingerberührungssichere Klemmen nach DGUV Vorschrift 3
  • IP xx B, Isolierstoffklasse B, max. Umgebungstemperatur 40°C (ta 40°C/B)
  • bis 2A Ausführung mit kombinierter Hutschienenbefestigung

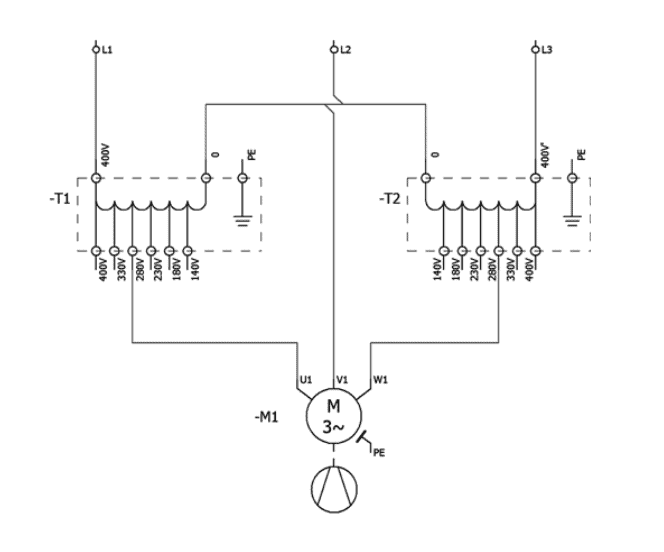

  • Scottschaltung
  • verlustoptimierte Versionen auf Anfrage
  • Lieferung erfolgt im Satz (2 Transformatoren)
  • Kupfergewichte sind ebenfalls pro Satz
  • UL Zulassung (UL5085-XPTQ2) auf Wunsch möglich

Normen:

EN 61558-2-13
Spartransformatoren
UL 1446
Electrical insulation system

(OBJY2) File E475312

Zertifikate und Normen Dreiphasen-Transformatoren

Typ Art. Nr. Strom
[VA]
Kupfer
[kg]
Gesamt
[kg]
Abmessungen [mm]
B T H a b Schraube
BDLT 4001 0600-10-000001 1 0,54 2,0 78 80 89 56 54 M4
BDLT 4002 0600-10-000002 2 1,14 2,5 96 78 104 84 60 M5
BDLT 4004 0600-10-000004 4 1,62 4,4 105 104 110 84 85 M5
BDLT 4007 0600-10-000007 7 3,38 6,8 135 105 131 104 86 M6
BDLT 40010 0600-10-000010 10 4,16 8,8 135 125 131 104 106 M6
BDLT 40012 0600-10-000012 12 4,62 10,2 150 124 145 122 101 M6
BDLT 40015 0600-10-000015 15 4,84 12,9 150 150 145 122 127 M6
BDLT 40020 0600-10-000020 20 7,9 17,1 174 148 157 135 116 M6
BDLT 40025 0600-10-000025 25 9,74 21,9 174 168 157 135 136 M6
BDLT 40030 0600-10-000030 30 11,3 23,6 195 154 178 150 122 M8
