BG
Wandgehäuse

Allgemeine Ausführungsmerkmale:

  • Stahlblechgehäuse für Kleintransformatoren
  • IP 23
  • hängende Ausführung
  • pulverbeschichtet in RAL 7035
  • andere Größen oder Farben auf Anfrage

Normen:

Typ Art. Nr. Gewicht
[kg]

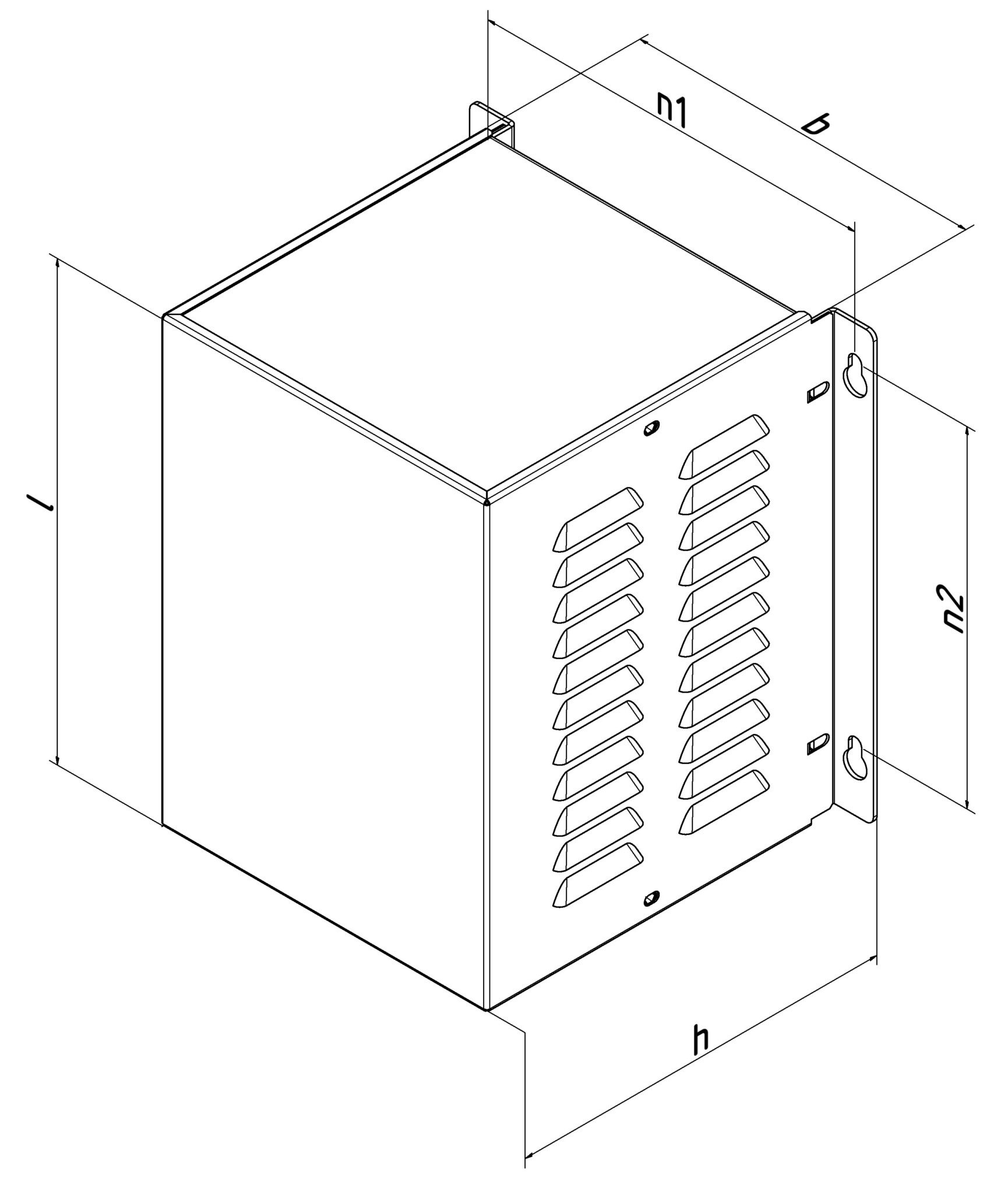

Abmessungen [mm]
l b h n1 n2
BG 20 W 0141-02-000020 0,67 118 90 110 115 82
BG 21 W 0141-02-000021 0,92 138 110 130 135 102
BG 22 W 0141-02-000022 1,21 158 130 150 155 122
BG 23 W 0141-02-000023 2,24 198 160 200 185 162
BG 24 W 0141-02-000024 2,61 248 180 180 205 212
BG 25 W 0141-02-000025 3,79 298 220 220 245 262
BG 26 W 0141-02-000026 5,61 358 250 300 280 322
BG 27 W 0141-02-000027 7,02 398 280 280 310 362
BG 28 W 0141-02-000028 10,1 478 350 300 380 406
BG 29 W 0141-02-000029 11,9 558 380 300 410 552
