Indgangsstrøm

Indgangsstrømmen refererer til den korte, normalt meget høje strøm, der opstår, når en enhed eller et system tændes. Denne strøm kan være en multipel af den normale driftsstrøm og opstår typisk inden for millisekunder til et par sekunder efter tænding. Indgangsstrømmen omtales ofte som “indgangsstrøm”.

Fysisk baggrund

Indgangsstrømmen er forårsaget af de fysiske egenskaber ved elektriske komponenter og systemer. Især kapacitive, induktive og resistive komponenter spiller en rolle. Ved rent resistive belastninger er indkoblingsstrømmen normalt knap nok højere end driftsstrømmen. For enheder med kondensatorer eller spoler kan indkoblingsstrømmen dog være betydelig.

Kapacitive belastninger, som dem der findes i strømforsyninger, betyder, at der i starten ikke er nogen spænding på kondensatoren, når den tændes, og den fungerer som en kortslutning. Derfor løber der en meget høj strøm, indtil kondensatoren er opladet. Induktive belastninger, som f.eks. transformatorer eller elektriske motorer, kan også forårsage høje indkoblingsstrømme, da der kræves ekstra energi for at opbygge magnetfeltet.

Årsager til indkoblingsstrømmen

Der er forskellige årsager til forekomsten af indkoblingsstrømme, som varierer afhængigt af typen af apparat:

• Kondensatorer: Der løber en høj ladestrøm, når uopladede kondensatorer tændes.
• Transformatorer: Tændingsprocesser kan føre til mætning af jernkernen, hvilket resulterer i høje strømme.
• Elektriske motorer: En motors startstrøm er betydeligt højere end den nominelle strøm.
• Switch-mode strømforsyninger: Disse indeholder ofte store indgangskondensatorer, som oplades, når de tændes.

Disse effekter kan forekomme individuelt eller i kombination og har en betydelig indflydelse på niveauet af indkoblingsstrømmen.

Effekter på elektriske systemer

Øgede indkoblingsstrømme kan have forskellige effekter på systemer og deres komponenter. Disse omfatter blandt andet:

Belastning af sikringer og afbrydere: Strømspidserne kan få sikringer til at springe, selv om der ikke er nogen fejl.

• Kontaktslitage: Koblingskontakter, som f.eks. relæer eller kontakter, udsættes for større belastning på grund af øgede strømtoppe.
• Spændingsdyk: I svage net kan øgede indkoblingsstrømme forårsage kortvarige spændingsdyk.
• Opvarmning af komponenter: Kortvarige høje strømme kan føre til termisk stress.

Disse effekter er især relevante i industrielle systemer, eller når flere enheder er tændt på samme tid.

Måling af indkoblingsstrømmen

Måling af indkoblingsstrømmen kræver særligt måleudstyr, da strømtoppene er meget hurtige og kortvarige og skal udløses eller registreres af måleudstyret. Følgende metoder bruges ofte:

• Oscilloskoper med strømklemmer: Disse gør det muligt at vise strømkurven i høj opløsning over tid.
• True RMS-måleudstyr med inrush-funktion: Disse enheder er specielt designet til at registrere inrush-strømme.

Målingen er vigtig for korrekt design af elektriske systemer og planlægning af beskyttelsesforanstaltninger.

Begrænsning af indkoblingsstrømmen

Forskellige tekniske foranstaltninger bruges til at reducere de negative effekter af indkoblingsstrømme:

• NTC-modstande (termistorer): Disse begrænser strømmen, når de tændes, og får lav modstand, når temperaturen stiger.
• Blød start-kredsløb: Elektroniske kredsløb, der øger strømstigningen på en kontrolleret måde.
• Forladningsmodstande: Disse forlader langsomt kondensatorerne, før de er fuldt tilsluttet.
• Softstartere: Bruges især til motorer for at reducere startstrømmen.

Disse tiltag er med til at forlænge komponenternes levetid og forbedre netstabiliteten.

Betydning i praksis

Indgangsstrømmen spiller en vigtig rolle på mange områder inden for elektroteknik. Når ingeniører designer elektriske systemer, skal de sikre, at alle komponenter kan modstå de strømtoppe, der opstår. Det gælder især sikringer, kabler, afbrydere og strømforsyningsenheder.

I industrien er indkoblingsstrømmen meget vigtig for f.eks. store maskiner eller transformatorer. Fænomenet forekommer også i hjemmet, f.eks. når man tænder for LED-strømforsyninger eller computere.

Standarder og retningslinjer

Der findes forskellige standarder og retningslinjer, som beskæftiger sig med emnet indkoblingsstrøm. Disse specificerer, hvordan enheder testes, og hvilke grænseværdier der skal overholdes. Eksempler på disse er

• IEC-standarder: Internationale standarder for sikkerhed og test af elektrisk udstyr.
• EN-standarder: Europæiske standarder, der ofte er baseret på IEC.

Overholdelse af disse standarder er vigtig for at sikre sikkerheden og pålideligheden af elektriske systemer.

Forskel mellem indkoblingsstrøm og startstrøm

Begreberne indkoblingsstrøm og startstrøm bruges ofte i flæng, selv om de ikke er identiske. Indgangsstrømmen refererer generelt til den strøm, der opstår, når en enhed tændes. Startstrøm refererer derimod specifikt til roterende maskiner som f.eks. elektriske motorer.

Startstrømmen er normalt mere langvarig end indkoblingsstrømmen og afhænger i høj grad af den mekaniske belastning. Indgangsstrømmen er på den anden side normalt meget kortvarig og bestemmes af elektriske egenskaber.

Sammenfatning

Indgangsstrømmen er et vigtigt fænomen inden for elektroteknik, der opstår, når elektriske apparater tændes. Den kan være betydeligt højere end den normale driftsstrøm og kan have forskellige årsager, især kapacitive og induktive effekter. På grund af dens potentielle indvirkning på elektriske systemer er det vigtigt at forstå og måle indkoblingsstrømmen og træffe passende foranstaltninger for at begrænse den. Det bidrager væsentligt til sikkerheden, pålideligheden og levetiden for elektriske systemer.

Yderligere termer i forbindelse med indkoblingsstrøm

I forbindelse med indkoblingsstrømmen er der en række andre nøglebegreber, som er vigtige for forståelsen og den praktiske anvendelse. En struktureret oversigt over disse begreber hjælper med at kategorisere forholdene bedre.

Modstand er et grundlæggende begreb. Sammen med spændingen og den resulterende strømværdi bestemmer den, hvor hårdt et elektrisk kredsløb er belastet. Især når der tændes, er modstanden ofte stadig lav, hvilket forklarer den høje strøm.

Grundlaget for indkoblingsstrømmen er baseret på komponenternes fysiske egenskaber. Et systems tilstand – om det allerede er opladet eller lige er blevet tændt – har stor indflydelse på strømmens niveau. Især ved vekselstrøm kan der opstå yderligere effekter, da tændingstiden inden for sinuskurven er afgørende.

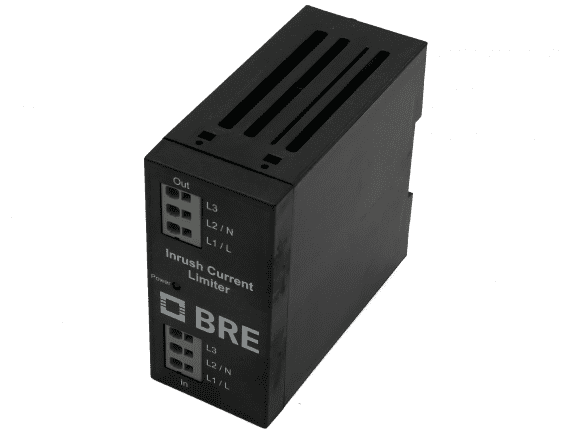

En vigtig teknisk term er begrænsning af indkoblingsstrøm. Det beskriver alle foranstaltninger, der reducerer eller begrænser den øgede strøm, når der tændes. En typisk løsning på dette er særlige kredsløb, som f.eks. et blødt startkredsløb eller brug af NTC-modstande.

Et praktisk eksempel på indkoblingsstrøm er en transformer eller omformer, der kortvarigt kan trække et multiplum af sin nominelle strøm, når den tændes. Sådanne effekter vises ofte i målediagrammer for at visualisere opførslen.

Ved drift af elektriske systemer er det vigtigt så vidt muligt at undgå indkoblingsstrømme eller i det mindste at kontrollere dem. Dette opnås gennem passende design og målrettet brug af beskyttende og begrænsende komponenter.

Den elektriske effekt spiller også en rolle, da høje indkoblingsstrømme fører til øget strømforbrug på kort sigt. Den nøjagtige belastningstype – hvad enten den er kapacitiv, induktiv eller resistiv – har en betydelig indflydelse på opførslen, når der tændes.

Disse begreber supplerer forståelsen af indkoblingsstrømmen og er uundværlige i praksis for at designe elektriske systemer sikkert og effektivt.
